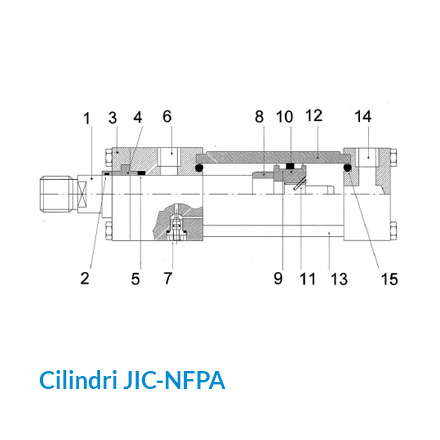

CILINDRI IDRAULICI NORMA NFPA-JIC

Questi tipi di cilindri sono costruiti secondo le normative N.F.P.A. – J.I.C. sviluppate dagli Organismi di Normazione statunitensi e si suddividono in serie leggera e serie pesante.

Qui di seguito le principali caratteristiche:

Serie Leggera Oleodinamica

  • Pressione massima: 70 bar
  • 8 tipi di alesaggio da 25 a 150 a richiesta alesaggi superiori.
  • 16 tipi di fissaggio
  • Temperature di esercizio: da -12°C a +90°C (guarnizioni standard) e da -12°C a +150°C (guarnizioni Viton)
  • Fluido standard: olio idraulico

Serie Pesante Oleodinamica

  • Pressione massima: 210 bar
  • 8 tipi di alesaggio da 40 a 200 a richiesta alesaggi superiori.
  • 16 tipi di fissaggio
  • Temperature di esercizio: da -12°C a +90°C (guarnizioni standard) e da -12°C a +150°C (guarnizioni Viton)
  • Fluido standard: olio idraulico

Serie Pesante Pneumatica

  • Pressione massima: 18 bar
  • 8 tipi di alesaggio da 40 a 200 a richiesta alesaggi superiori.
  • 16 tipi di fissaggio
  • Temperature di esercizio: da -12°C a +90°C (guarnizioni standard) e da -12°C a +150°C (guarnizioni Viton)
  • Fluido standard: aria filtrata e lubrificata

FISSAGGI PER CILINDRI OLEODINAMICI JIC - NFPA

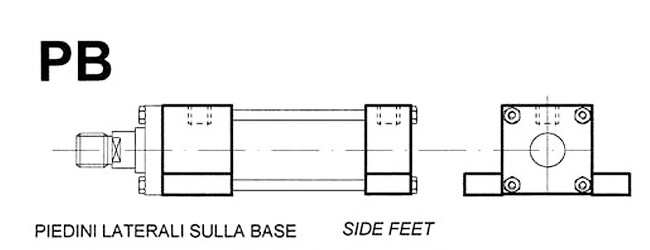

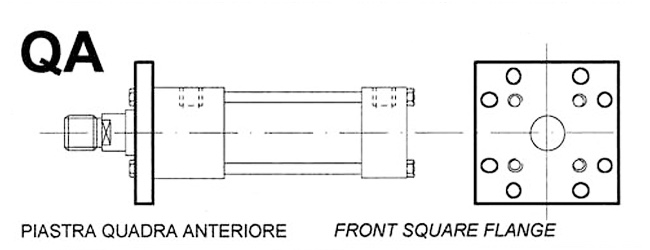

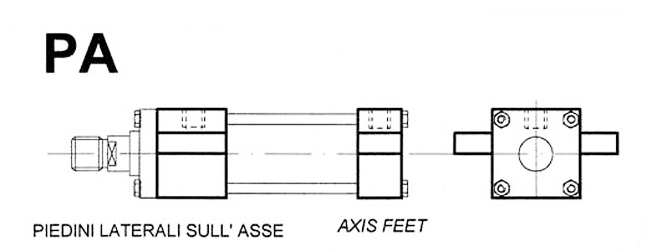

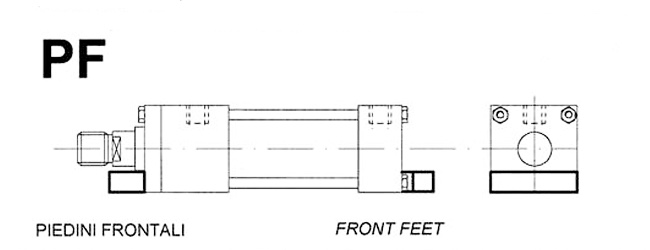

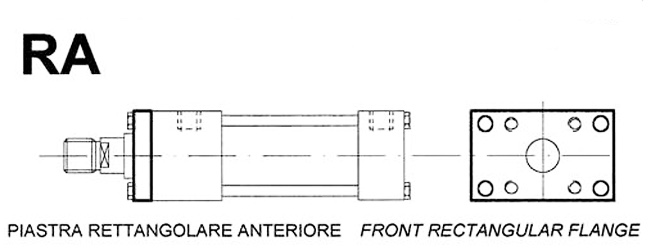

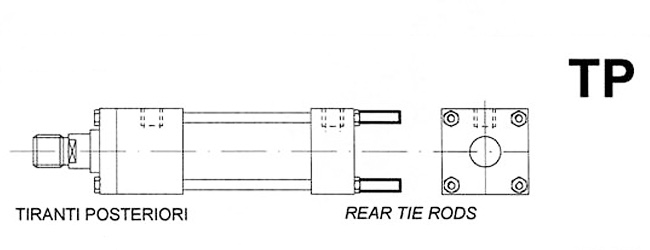

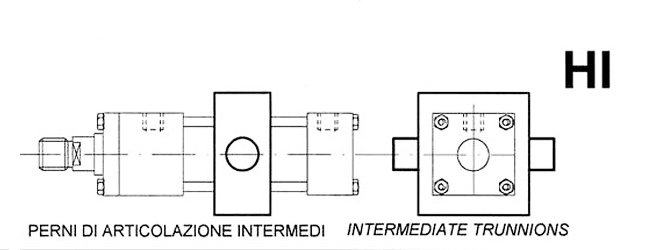

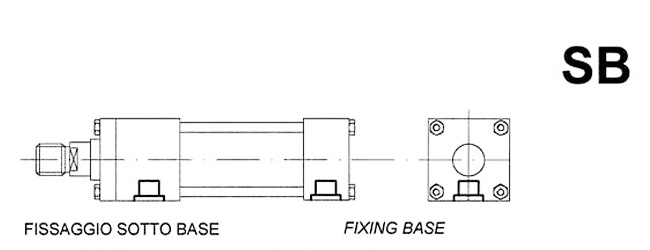

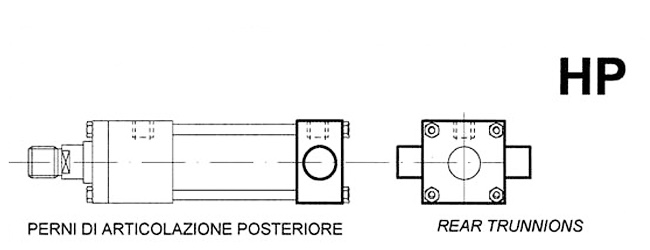

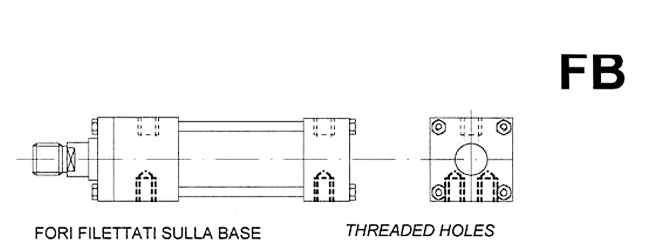

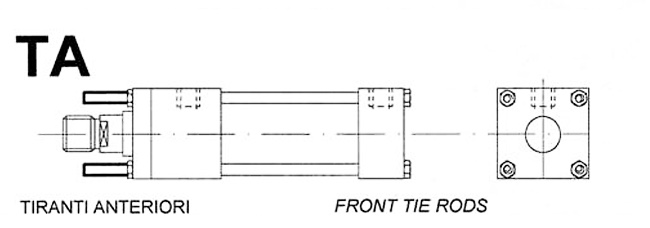

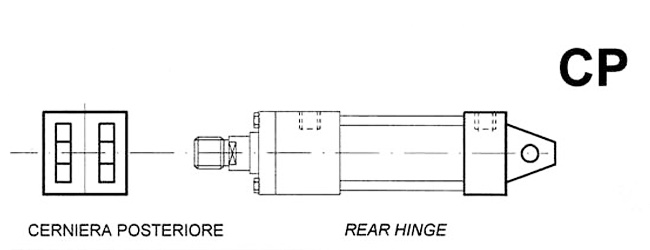

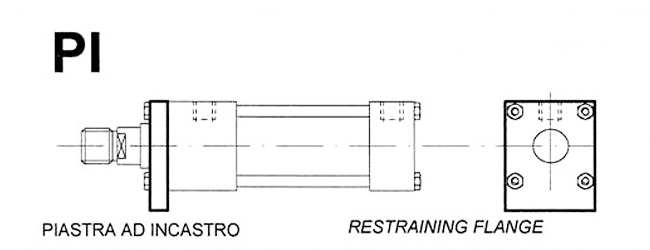

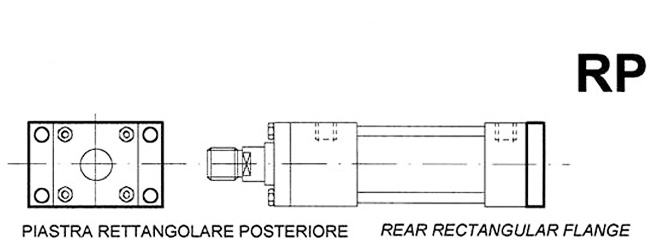

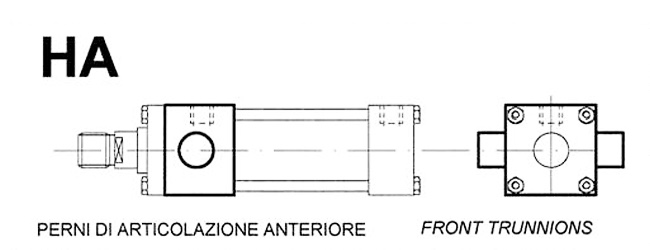

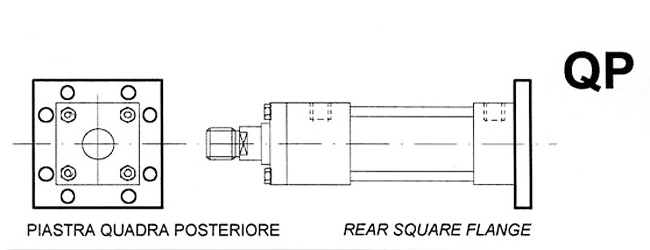

FISSAGGI SERIE LEGGERA OLEODINAMICA 70 BAR

FISSAGGI SERIE PESANTE OLEODINAMICA 210 BAR

FISSAGGI SERIE PESANTE PNEUMATICA 18 BAR
